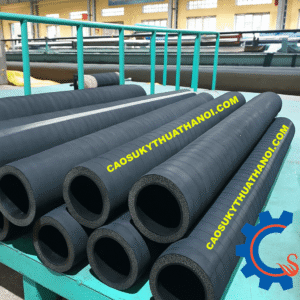

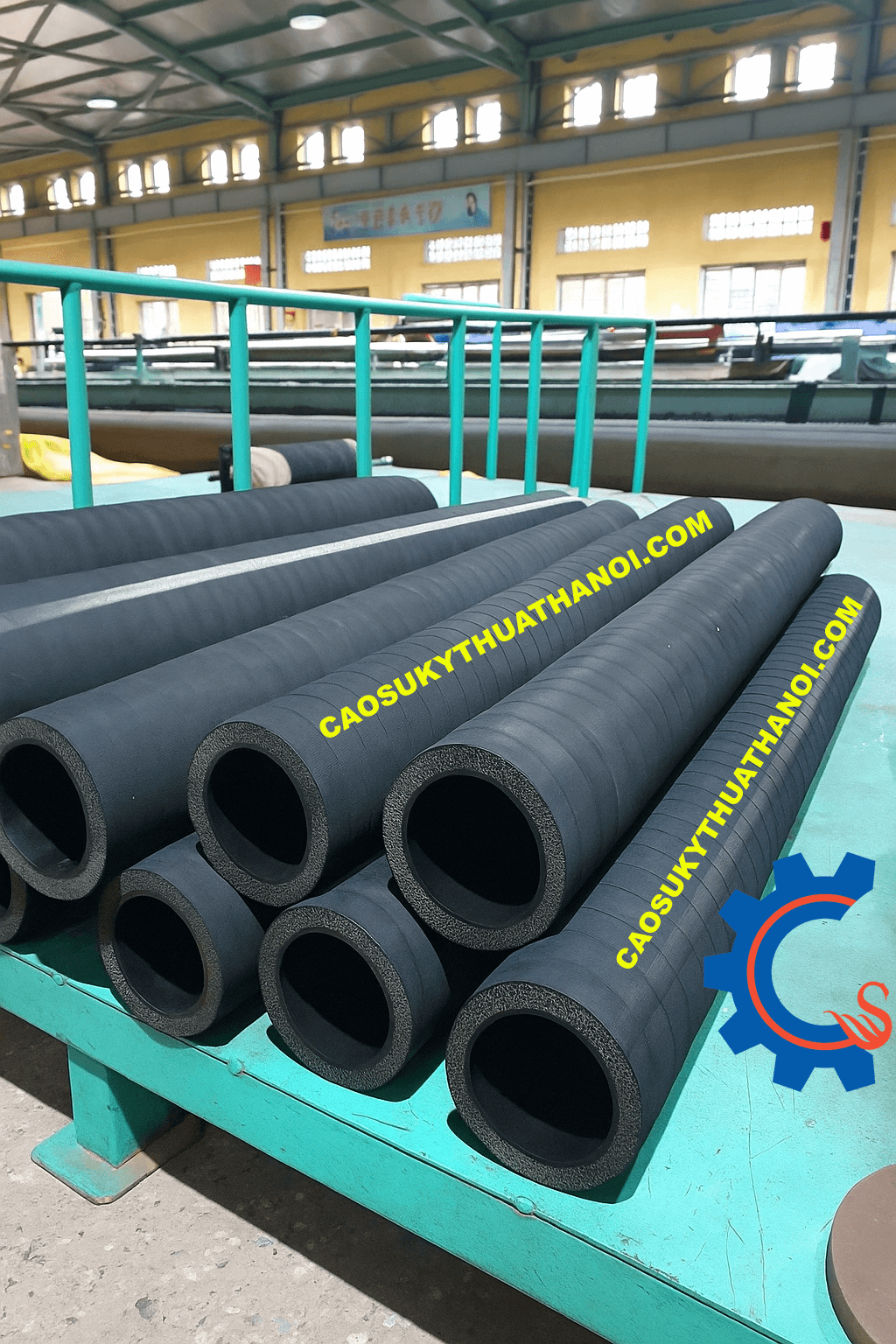

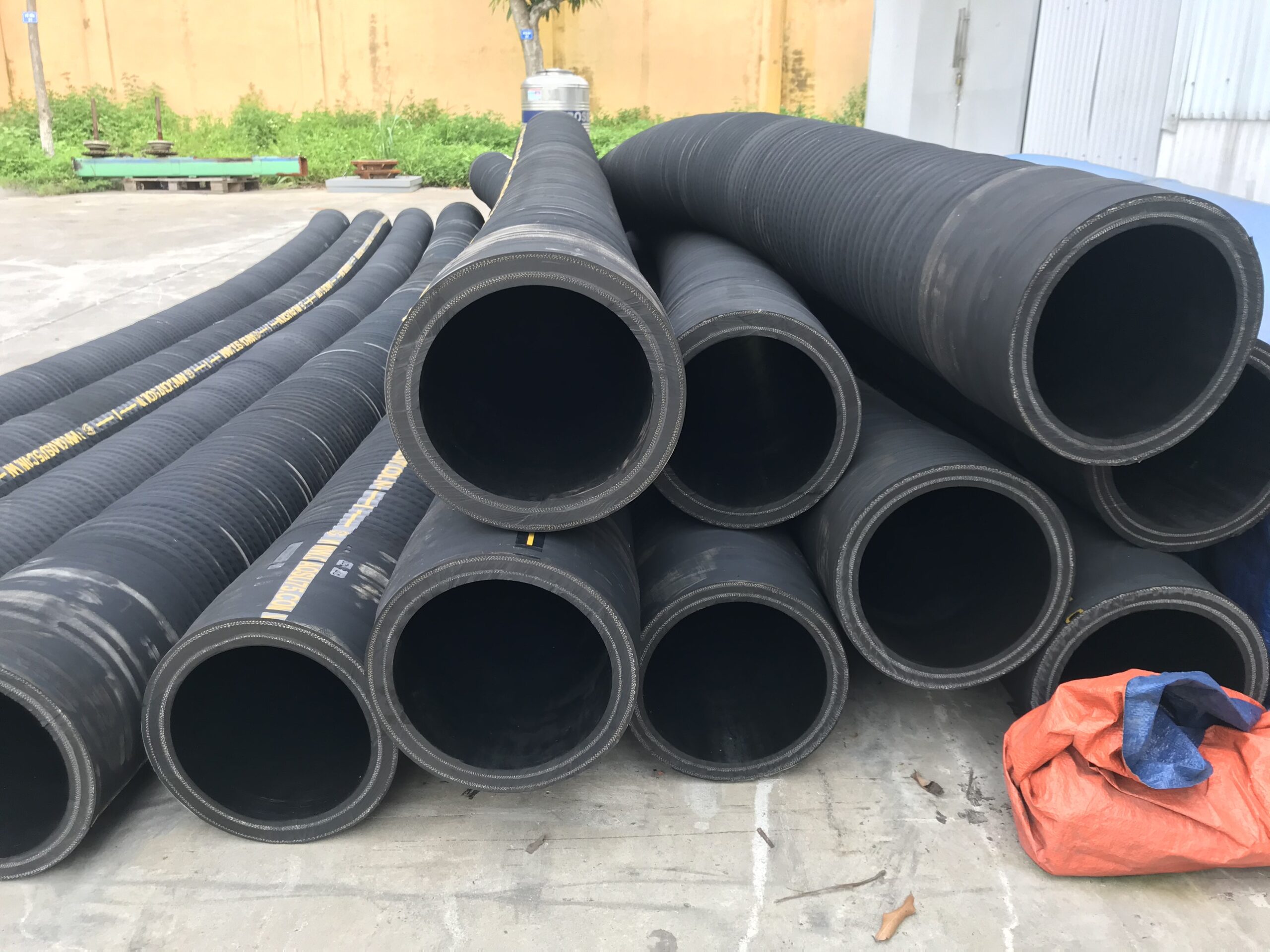

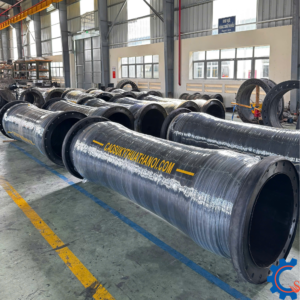

Ống cao su hút cát dùng trong nạo vét – Kết cấu, nguyên lý làm việc và ứng dụng
Ống cao su hút cát là gì?
Ống cao su hút cát (Dredging Suction Rubber Hose) là loại ống cao su kỹ thuật chuyên dụng được sử dụng trong các hệ thống nạo vét, khai thác cát và vận chuyển bùn. Ống được lắp đặt ở đầu hút của máy bơm hoặc tàu nạo vét, có nhiệm vụ hút hỗn hợp nước, cát, bùn, sỏi và các hạt rắn (Slurry) từ đáy sông, hồ hoặc biển đưa vào hệ thống bơm.
Khác với các loại ống cao su công nghiệp thông thường, ống hút cát phải làm việc trong điều kiện rất khắc nghiệt. Ngoài khả năng chịu mài mòn do cát và sỏi, ống còn phải chịu áp suất âm (chân không) do máy bơm tạo ra. Nếu kết cấu không đủ cứng vững, thành ống sẽ bị xẹp, làm giảm lưu lượng hoặc gây hư hỏng toàn bộ hệ thống.
Chính vì vậy, ống cao su hút cát được thiết kế với kết cấu nhiều lớp, kết hợp giữa cao su chống mài mòn, lớp gia cường chịu lực và vòng thép xoắn chống xẹp để đảm bảo vận hành ổn định trong thời gian dài.
Nguyên lý làm việc của ống cao su hút cát
Khi máy bơm hoạt động, đầu hút tạo ra vùng áp suất thấp bên trong ống. Sự chênh lệch áp suất giữa môi trường bên ngoài và bên trong ống sẽ kéo hỗn hợp nước, cát và bùn từ đáy lên theo đường ống.
Trong suốt quá trình này, ống phải chịu đồng thời hai tác động chính:
- Áp suất âm (Vacuum) làm thành ống có xu hướng bị ép vào trong.
- Mài mòn liên tục do cát, sỏi và các hạt rắn va chạm vào lớp cao su bên trong.
Do đó, kết cấu của ống không chỉ cần chống mài mòn mà còn phải duy trì hình dạng ổn định dưới tác động của chân không và các rung động từ hệ thống bơm.
Kết cấu của ống cao su hút cát dùng trong nạo vét
Để đáp ứng các điều kiện làm việc khắc nghiệt, ống cao su hút cát thường được cấu tạo từ nhiều lớp vật liệu, mỗi lớp đảm nhận một chức năng riêng.
1. Lớp cao su trong (Inner Tube)
Đây là lớp tiếp xúc trực tiếp với dòng slurry chứa cát, bùn và sỏi.
Lớp cao su trong có nhiệm vụ:
- Chống mài mòn.
- Chống cắt và chống xé.
- Chịu va đập của các hạt rắn.
- Bảo vệ lớp gia cường bên trong.
Thông thường, lớp này được sản xuất từ các hợp chất cao su có khả năng chống mài mòn cao, giúp kéo dài tuổi thọ của sản phẩm trong điều kiện làm việc liên tục.
2. Lớp cao su liên kết (Bonding Layer)
Đây là lớp cao su nằm giữa lớp cao su trong và lớp gia cường.
Chức năng của lớp này là:
- Liên kết các lớp vật liệu.
- Truyền ứng suất giữa các lớp.
- Hạn chế hiện tượng bong tách trong quá trình sử dụng.
Mặc dù không nhìn thấy từ bên ngoài, nhưng đây là lớp ảnh hưởng lớn đến độ bền tổng thể của ống.

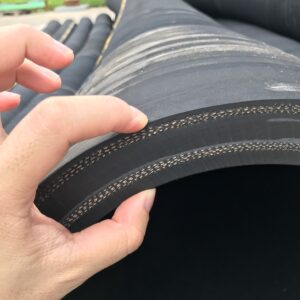

3. Lớp bố gia cường (Reinforcement Layer)
Lớp gia cường là bộ phận chịu lực chính của ống.
Các lớp bố vải kỹ thuật được bố trí xen kẽ nhằm:
- Chịu lực kéo.
- Chịu áp suất làm việc.
- Hạn chế biến dạng của thành ống.
- Tăng khả năng chịu mỏi trong quá trình vận hành.
Số lượng lớp gia cường sẽ được tính toán dựa trên đường kính, áp suất làm việc và điều kiện sử dụng của từng loại ống.
4. Vòng thép xoắn chống xẹp (Helix Steel Wire)
Đây là điểm khác biệt lớn nhất giữa ống hút cát và ống xả bùn.
Vòng thép xoắn được bố trí bên trong thân ống nhằm:
- Chống xẹp khi làm việc dưới áp suất âm.
- Duy trì tiết diện dòng chảy.
- Tăng khả năng chịu uốn.
- Đảm bảo lưu lượng hút ổn định.
Nếu không có kết cấu này, thành ống có thể bị biến dạng hoặc xẹp khi máy bơm tạo lực hút lớn.
5. Lớp cao su ngoài (Outer Cover)
Lớp cao su ngoài có chức năng bảo vệ toàn bộ kết cấu bên trong khỏi các tác động từ môi trường.
Bao gồm:
- Tia UV.
- Ozone.
- Nước biển.
- Dầu mỡ.
- Va đập cơ học.
- Mài mòn từ bên ngoài.
Lớp bảo vệ này giúp nâng cao tuổi thọ của sản phẩm trong điều kiện làm việc ngoài trời và môi trường biển.

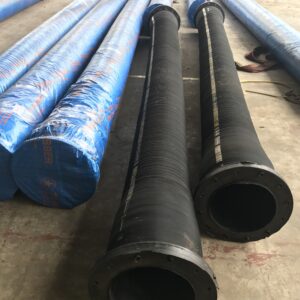

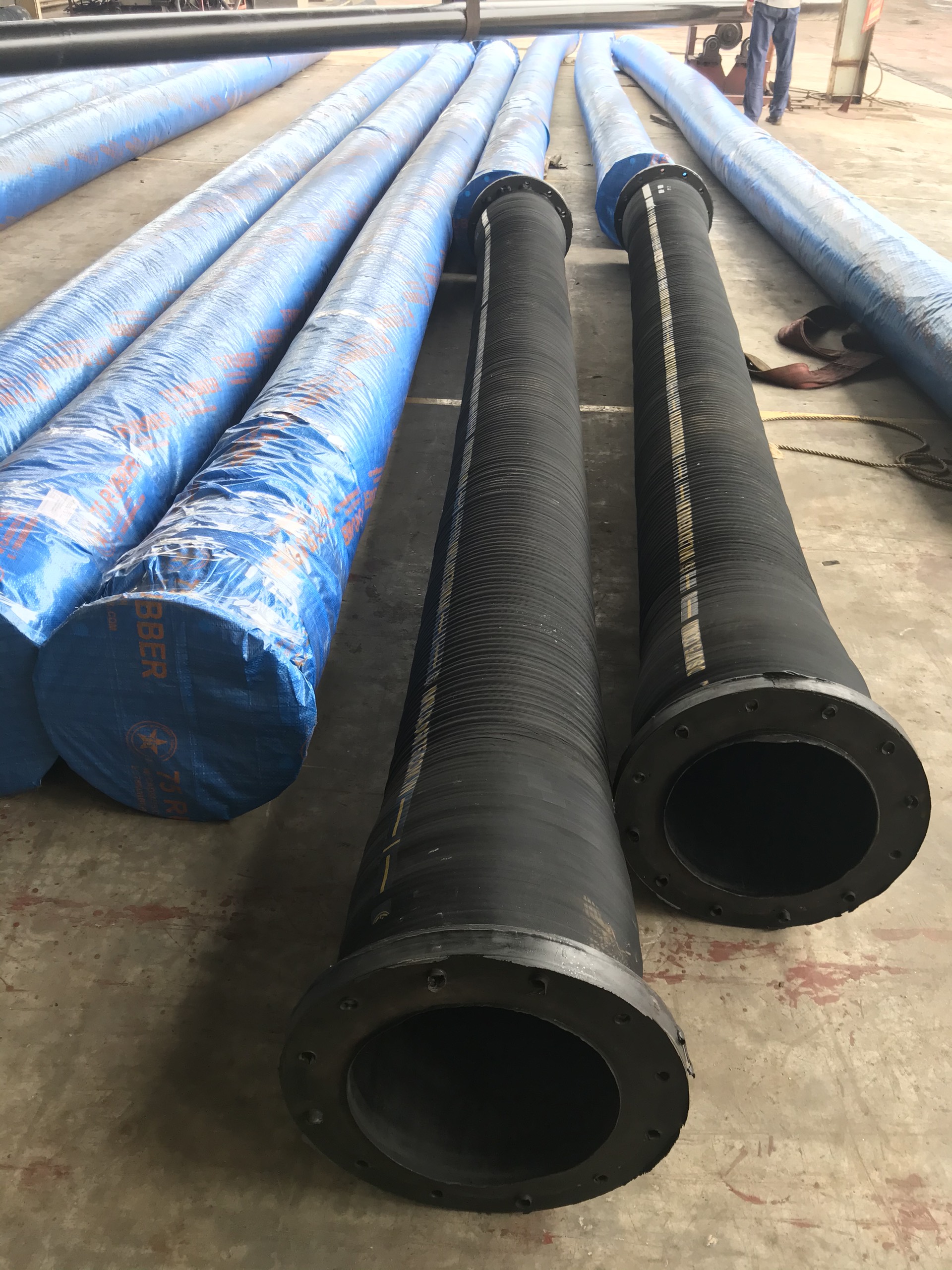

6. Mặt bích kết nối (Steel Flange)
Hai đầu ống thường được lắp mặt bích thép theo các tiêu chuẩn như DIN, ANSI, BS hoặc JIS.
Mặt bích giúp:
- Kết nối chắc chắn với hệ thống đường ống.
- Đảm bảo độ kín trong quá trình vận hành.
- Thuận tiện cho việc tháo lắp và bảo trì.
Ứng dụng của ống cao su hút cát
Nhờ khả năng chống mài mòn và chịu chân không tốt, ống cao su hút cát được sử dụng rộng rãi trong:
- Nạo vét cảng biển và luồng hàng hải.
- Khai thác cát trên sông và ngoài khơi.
- San lấp mặt bằng và lấn biển.
- Khai thác khoáng sản.
- Hệ thống vận chuyển bùn và slurry trong công nghiệp.
- Các dự án duy tu, bảo dưỡng hồ chứa, kênh mương và đập thủy lợi.
